Верстат плазмової різки з ЧПК 6000x1500x100(з внутрішнім столом)

Ціна: 13000$

1. Стіл ЧПУ 6000x1500x100(з внутрішнім столом)
2. Система ЧПУ у повній комплектації + ТНС + ПК
3. Установка будь-яких джерел плазмового різання з пілотною дугою.
4. Рама з товстостінної труби що дозволяє витримувати навантаження до 5 тонни.
5. Сучасні технології укладання кабелю.
6. Повністю екранована система кабелів (що дає стабільну роботу).
7. Можливість виготовлення портального-розбірного варіанта столу (зручно у транспортуванні).

Технічні характеристики

Поле переміщення координат:
X-(0-6000)

Y-(0-1500)

Z-(0-100)до 250мм під замовлення

Точність позиціювання за координатами:
X-(до 0,1)

Y-(до 0,1)

Z-(до 0,1)

Моменти утримування двигунів:
X-(120кг.см)

Y-(30кг.см)

Z-(30кг.см)

Тип передачі руху координат:
X-(Зубчаста рейка)

Y-(Зубчаста рейка)

Z-(Гвинт черв'ячний)

Тип напрямних за координатами:
X-(Лінійні напрямні, підшипники  діаметр 20мм) прокалювання валу від 3 до 4мм

Y-(Лінійні напрямні, підшипники  діаметр 20мм) прокалювання валу від 3 до 4мм

Z-(Лінійні напрямні, підшипники  діаметр 20мм) прокалювання валу від 3 до 4мм

Максимальна швидкість переміщення координат:
X-(до 10000мм/хв)

Y-(до 10000мм/хв)

Z-(до 10000мм/хв)

Тип двигунів:
X-(кроковий момент 120кг/см крок 0,1 градуса)

Y-(кроковий момент 30кг/см крок 0,1 градуса)

Z-(кроковий момент 20кг/см крок 0,1 градуса)

Режими мікрокроку:
X-(від 1/1 до 1/256)

Y-(від 1/1 до 1/256)

Z-(від 1/1 до 1/256)

Інші характеристики:

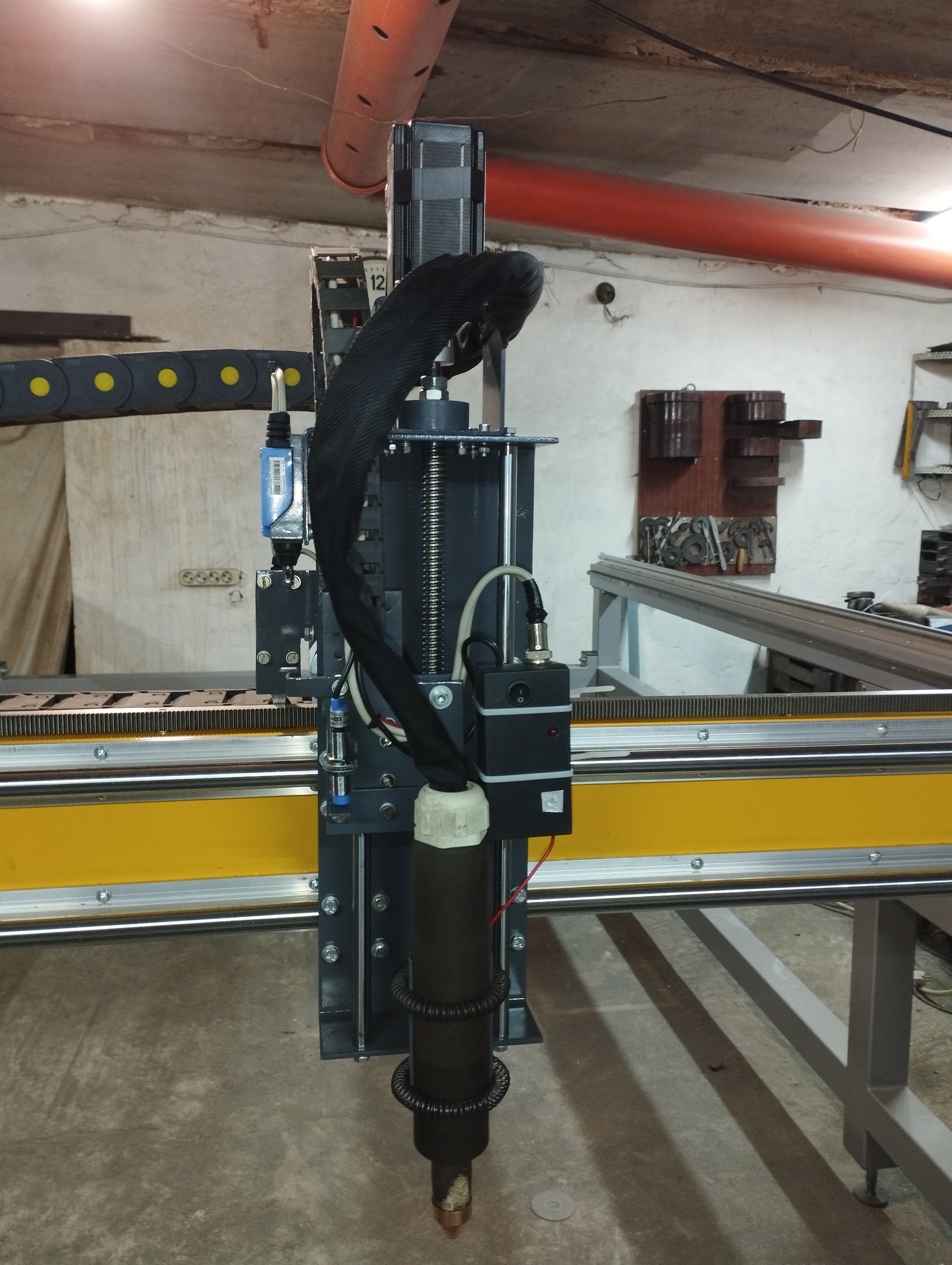

1. Система стеження за висотою факела - (THC по напрузі дуги в комплекті)

2. Виконання столу під лист (знімна смуга )

3. Станина-труба профільна товстостінна

4. Укладач кабелю

X-(Є)

Y-( Є)

Z-( Є)

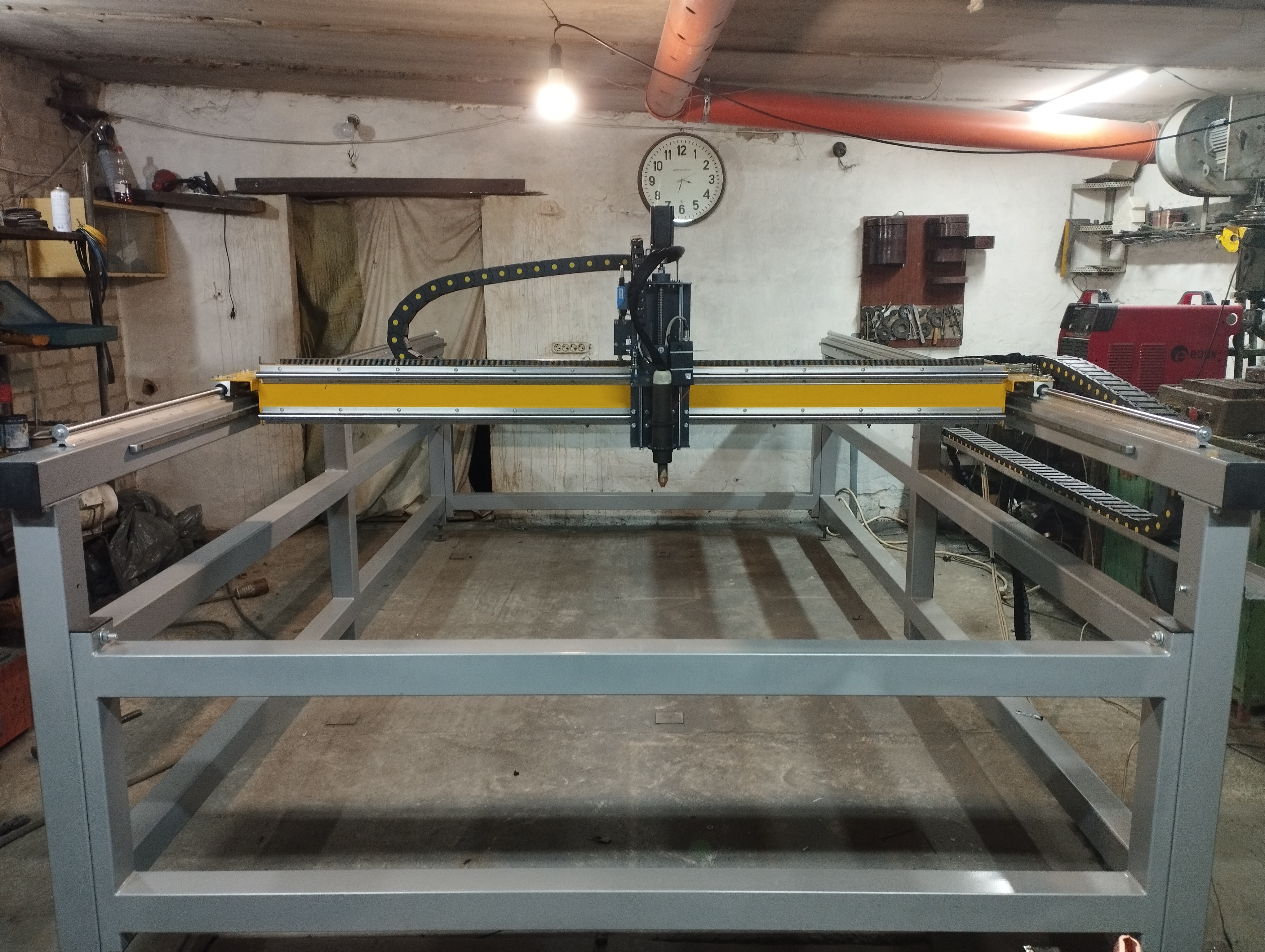

Приклад роботи верстата:
